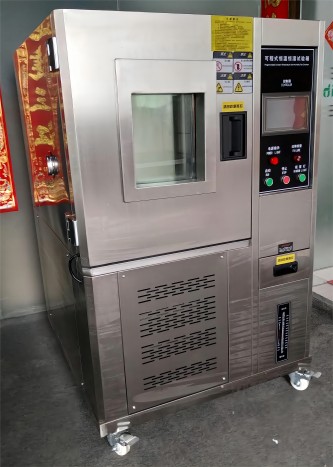

DSP-HT桌面型低溫箱
一、產品特點
1.平衡調溫控制系統（DSPHT），以P.I.D.方式控制SSR，使系統之加熱量等于熱濕損耗量，故能長期穩定使用。
2.全新完美的造型設計，外觀高質感水平，系統提取日本、西德先進技術之精華設計制造。
3.采用全毛細管，自動負載容量調整系統技術，較膨脹伐系統更穩定可靠，溫濕度控制精確，升降溫速度快速、平穩、均勻，為使用者節約寶貴時間。
型號：DSP-HT (風冷式1臺)
1.溫度范圍：-30℃-＋60℃
2.溫度波動度：±0.5℃
3.溫度均勻度：±1.5℃
4.溫度最低極限：-31℃
5.溫度最高極限：60℃
6.升溫時間：由＋20℃升至＋60℃小于30分鐘非線性空載。
7.降溫時間：由＋20℃降至-40℃小于50分鐘非線性空載。
8.溫度變化速率為空氣溫度平均變化速率，而非產品溫度變化速率。
注:
1.在無試驗負荷、無層架情況下穩定20分鐘后測定的性能。
2.關于溫度上升及下降時間是指風冷式在周圍環境溫度為26℃±5℃，時所測量的性能。
3.溫度傳感器設置于循環馬達出風口。
4.溫度均勻度定義為：實驗機幾何中心點處，溫濕度時的所測之資料。
二、試驗箱結構
1.內箱尺寸：W350×H400×D350(mm)。
1.1.外箱尺寸：W800×H750×D800(mm)。
2.機箱材質：
2.1.外箱材質：特殊防銹處理電解板噴塑烤漆（計算機白）。
2.2.內箱材質：SUS304鏡面不銹鋼板。
3.保溫材質：高密度PU硬質發泡。
4.外箱底座：國標角鐵+國標槽鋼+特殊防銹處理之電解板噴塑。
5.試驗機箱門：單片門×1套，左開，把手在右手邊。
5.1.材質：同試驗機箱。
5.2.把手：不銹鋼把手。
5.3.后鈕：SUS#304。
5.4.窗口260×340×20mm三層真空玻璃層。
5.5.測試孔：機體左側50mm孔1只，附不銹鋼孔蓋1只，硅膠塞頭1只。
6.送風循環系統：
6.1.馬達:AC220V 60W，1臺加長軸心。
6.2.多翼式風輪。
7.加熱系統：鰭片式散熱管形不銹鋼電熱器加熱空氣循環方式。
8.冷凍系統：風冷單段自動負載容量調整技術。
8.1.系統及壓縮機：(法國)原裝進口“泰康”牌全封閉式壓縮機組制冷系統。
8.2.冷卻方式：風冷扇式冷凝器。
8.3.蒸發器：(臺灣中力)蒸發器鰭片式自動負載容量調整。
8.4.膨脹系統：（丹麥DANFOSS）自動容量控制之冷凍系統。
8.5.制冷劑：采用對臭氧系數為零的綠色環保（HFC），（美國）聯信制冷劑R-404A。
8.6.冷凍輔助件：
膨脹閥（丹麥DANFOSS），電磁閥（日本鷲宮），過濾器（丹麥DANFOSS），壓力控制器（丹麥DANFOSS），截止閥（丹麥DANFOSS），油分離器（歐美ALCO），油壓開關（日本鷲宮）,壓縮機冷凍油（美國冰熊）等制冷配件均采用進口件。
三、控制系統
溫度控制器：韓國“TEMI”原裝進口580型彩色液晶顯示5.7’人機接口觸控式熒屏直接按鍵型可程控器，中英文表示及320×240點的圖形之廣視角，高對比度附可調背光功能之LCD液晶顯示控制器。
A.控制器規格:
精度：溫度±0.1℃＋1digit
分辨率：溫度±0.01，濕度±0.01%R.H.
溫度斜率：0.1-9.9可設定。
具有上下限待機及警報功能。
溫度入力信號電子式溫度傳感器。
溫度變換出力：4-20MA
9組P.I.D控制參數設定，P.I.D自動演算。
B.畫面顯示功能:
采畫面對談式，無須擊鍵，屏幕直接觸摸選項。
溫度設定（SV）與實際（PV）值直接顯示。
可顯示目前執行程序號碼,段次,剩余時間及循環次數。
運轉累計時間功能。
溫度程序設定值以圖形曲線顯示，具實時顯示程序曲線執行功能。
具單獨程序編輯畫面，每頁最少可輸入5個段次溫度及時間。
中英文可任意切換。
屏幕可作背光調整。
屏幕顯示保護功能可作定時，TIMER或手動關閉設定。
C.程序容量及控制功能：
可使用的程序組：最大100個PATTEN。
可使用的記憶容量：共1200SEGMENTS。
可重復執行命令：每一個命令可達999次。
程序之制作采對談式，具有編輯、清除、插入等功能。
SEGMENTS時間設定0-99Hour59Min。
具有斷電程序記憶，復電后自動啟動并接續執行程序功能。
具有自動調節冷凍能力功能。
具RS-232通訊接口（軟件另售）。
程序執行時可實時顯示圖形曲線。
具有預約啟動及關機功能。
具有日期，時間調整功能。
按鍵及畫面鎖定（LOCK）功能。
D.主要電器組件：
交流接觸器：（日本富士）。
熱繼電器：（日本富士）。
交流繼電器：（日本OMRON）。
時間繼電器：（臺灣CKC）。
溫度控制器：韓國（TEMI580)。
超溫保護器：（日本富士）。
電源總開關：（日本富士）。
固態繼電器：（臺灣CKC）。
循環馬達：（日本三菱）。
整機總電源開關一個（日本富士）。
照明按鈕開關一只（日本富士)。
風 輪：（臺灣建煜）。
鑰匙開關：（日本富士）。
超溫保護器：（臺灣志禾）。
E.控制面板：
溫度控制器一只（韓國TEMI580）。
電源鑰匙開關一個（日本富士）。
照明按鈕開關一只（日本富士）。
整機總電源開關一個（日本富士）。
四、安全保護裝置
工作室超溫保護裝置。
加熱器短路、超載。
逆相，欠相保護裝置。
壓縮機過熱保護開關。
壓縮機高壓保護開關。
壓縮機過電流保護開關。
漏電短路器保護開關。
鼓風電機超載。
接地保護。
五、標準配置
1.內嵌發熱體的大型真空鋼化玻璃透視窗340×450×20（mm）1塊。
2.測試孔內徑￠50（mm）孔1個，附不銹鋼孔蓋1只，硅膠塞頭1只。
3.箱內照明：AC220V，13W×1只。
4.無熔絲開關。
六、執行與滿足標準
1.GB/T10589-1989低溫試驗箱技術條件。
2.GB/T10592-1989高低溫試驗箱技術條件。
3.GB2423.34-86.MIL-STD883(方法1004.2)高低溫組合循環試驗。
4.GB/T2423.4-93(MIL-STD810)方法507.2程序。
七、設備使用電源要求
1.電源：1￠AC220V，50/60HZ；電壓變動充許值：定格電壓的10%
2.最大容量負載: 2.5KAV
3.最大工作電流: 5.0A
